绝缘护套料造粒机_辐照交联电缆料造粒机_蚌埠佳德

常见问题与解决方案**

| 问题                | 原因                      | 解决措施                      |

|---------------------|--------------------------|------------------------------|

| 颗粒发黄            | 温度过高或稳定剂不足      | 降低加热段温度，增加有机锡稳定剂 |

| 切粒粘连            | 冷却不足或切刀转速过慢    | 提高冷却水流量，加快切刀转速  |

| 产量波动            | 喂料不均或螺杆磨损        | 校准喂料器，检查螺杆压缩段磨损 |

| 设备腐蚀            | HCl气体未有效排出         | 加强真空排气，定期清理排气管道 |



-|-------------------------------|

| 产能                | 200-1500 kg/h              | 根据螺杆直径（如Φ65-Φ135mm） |

| 主电机功率          | 55-315 kW                  | 变频调速，扭矩≥15 Nm/cm³      |

| 加热功率            | 20-100 kW                  | 分区PID控制，精度±1℃          |

| 切粒尺寸            | Φ2-4mm×2-5mm              | 可定制异形颗粒                |

| 颗粒含水率          | ≤0.1%                      | 需配备干燥塔                  |



---

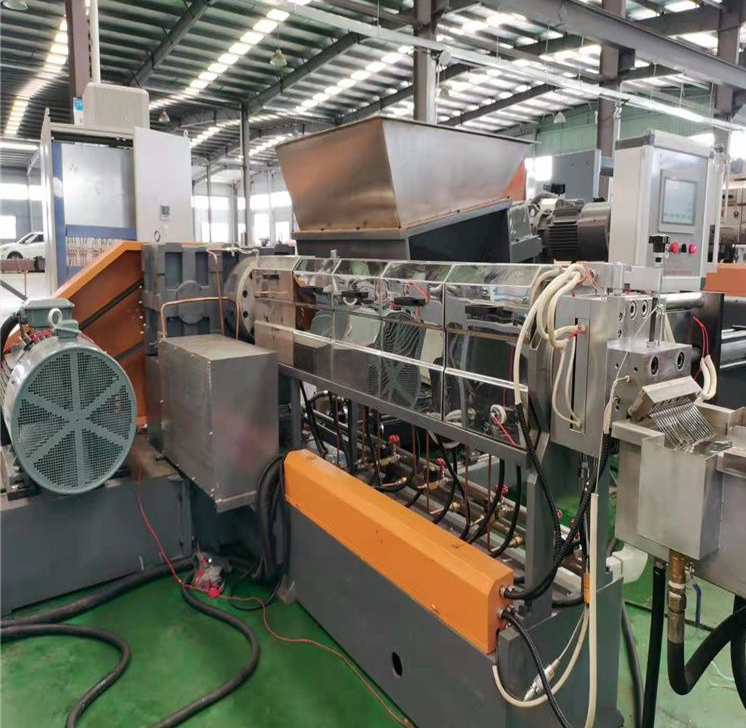

### 辐照交联电缆料造粒机_辐照交联电缆料造粒机_佳德 **三、造粒工艺要点**

1. **配方适配性**

   - 高增塑剂配方（如DOP添加量＞30%）需提高螺杆压缩比（2.5-3.5:1），防止打滑。

   - 碳酸钙填充量＞20%时，建议采用 **双阶挤出**（第一阶混炼，第二阶挤出），避免分散不均。



2.  辐照交联电缆料造粒机_辐照交联电缆料造粒机_佳德**温度控制**

   - 分段温度设定示例（以双螺杆为例）：

     - 喂料段：160-170℃

     - 熔融段：180-190℃

     - 均化段：190-200℃

     - 模头：185-195℃

   - **严禁超温**：＞200℃易导致PVC分解发黄，释放有毒气体。



3. * 辐照交联电缆料造粒机_辐照交联电缆料造粒机_佳德*维护与保养**

   - 每日清理模头残料，防止碳化堵塞。

   - 每月检查螺杆磨损，镀层脱落＞30%需修复或更换。
